浙江法院网球场膜结构顶棚

项目名称：浙江法院网球场膜结构顶棚

项目地址：东阳

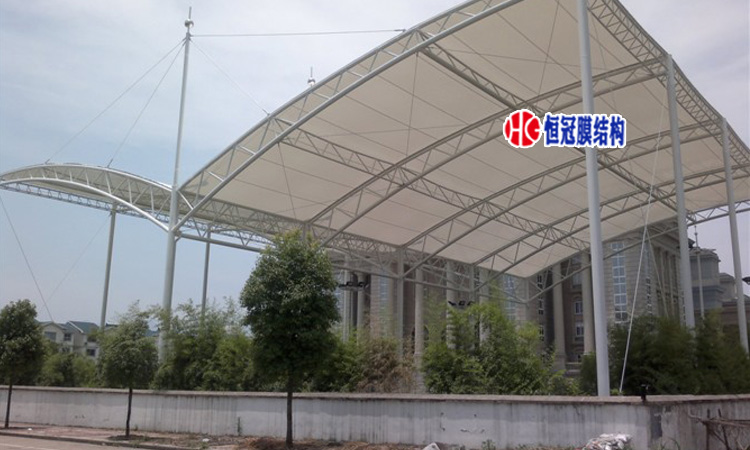

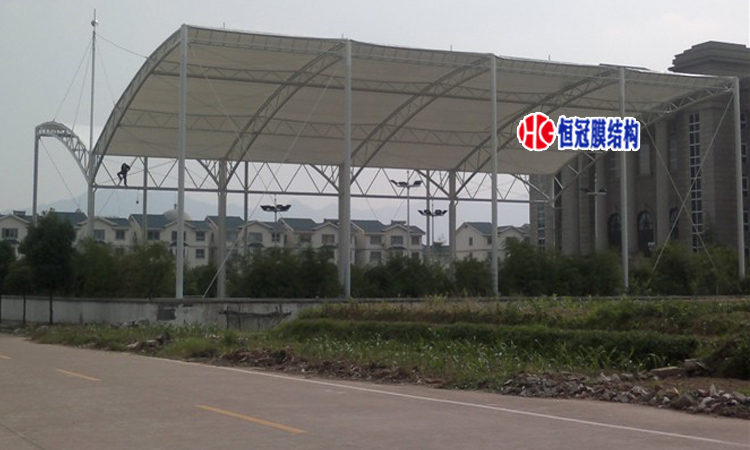

项目简介：网球场膜结构顶棚属于政府机关体育设施配套工程，网球场膜结构顶棚建筑面积：80m*50m*21米，

钢构120吨，膜材5100平方，工期为25天，网球场膜结构方案以球场中间缓冲带为中心，两侧呈“翅膀”式悬

挑，远远看去看是翱翔的雄鹰，总体方案也意渝着“展翅的雄鹰”，网球场膜结构顶棚工程施工周期短、造

价低、造型时尚、独特、新颖，充分体现了膜结构的魅力。

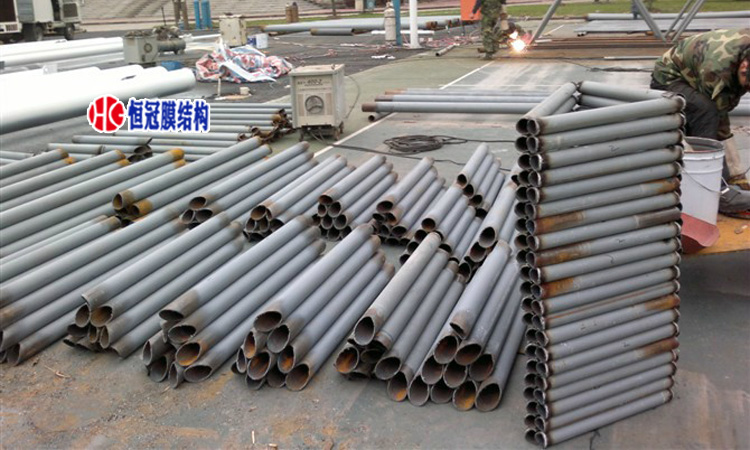

在施工过程中将此网球场膜结构顶棚的钢结构分为上下两部分，下部分钢柱部分先复核预埋位置并与预埋板

焊接好，保持每个钢柱的标高一致，焊接后在利用PE钢索成剪刀撑形式衔接两侧边柱，保证立柱的稳定性，

上部分钢构在地面预拼装好，整体喷涂防腐底漆、面漆，由1台25吨的吊车协助将膜材在地面局部安装固定好，

再3台25吨的吊车先固定好钢构的各个受力点以保证整体结构吊装拼接的平衡，中间4根立柱用PE钢索与两边

框架连接固定，这样下来有利于整体结构的稳定性，顶部另安装了避雷系统，提高了项目的安全性，最后安

装膜材及修补安装过程中刮损的油漆。

网球场膜结构的排水由中间水槽解决，由于两侧结构高，中间水槽低，雨水向中间聚集，经过中间立柱上的

PVC排水管流进地面暗沟。
